1引言

DQx型材是一種空心鉸鏈擠壓型材，用它作為門、窗等連接的結構件。由于DQx型材用舌形模具擠壓，且制成的連接件空心處承受轉動力較大，因而保證型材焊縫質量是一個突出問題。近兩年，DQx空心鉸鏈型材連續多批出現焊縫焊合不良且無規律性（頭、尾焊縫合格的型材，中間還存在焊縫焊合不良）。出現問題后，我公司從模具修理后加熱時間、擠壓溫度、擠壓速度、鑄錠清洗、更換新的擠壓工具、改變拉伸機噸位、改變模具設計尺寸等方面制定了多套方案進行查找原因，通過調整工藝、加強檢驗控制、制作新模具等方法最終解決了該鉸鏈型材焊縫質量問題，為空心型材控制焊縫質量問題提供了新思路。

2焊縫形成機理

舌形模具擠壓法是采用一種特殊構造的組合模，在普通的型材擠壓機上擠壓，可以得到壁厚不均度最小和形狀復雜的單孔或多孔空心型材。用舌形模擠壓空心型材的過程如下：把金屬鑄錠放人擠壓筒中，經填充擠壓后在壓力作用下，金屬通過?？琢鞒觯@個過程和正常擠壓相同。但是，用舌形模擠壓時，金屬在進入模膛之前，根據結構形式不同而被分成兩股或多股金屬，在模子空腔內（模膛）相匯合，在高溫高壓作用下而被焊合，再流出模孔而形成所需要的空心型材。焊縫是舌形模擠壓空心型材最主要的特點，用舌形模擠壓的空心型材，在其宏觀組織上可以看到明顯的焊縫，焊縫的數目等于鑄錠被分成金屬股的數目。

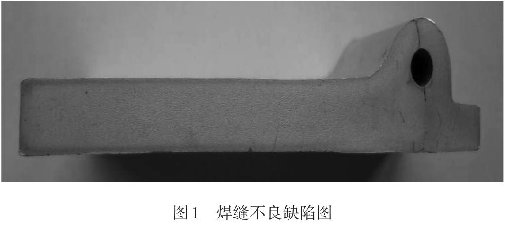

金屬經過分流孔分成幾股重新聚集在焊合室，由于分流橋的存在，橋底不可避免形成金屬流動的剛性區，使該處金屬原子的擴散結合速度較慢，金屬的組織致密度降低，所以用舌型模擠壓型材將不可避免存在焊縫。要保證焊縫的質量，必須使焊合室焊縫處金屬能充分?jǐn)U散結合，否則，將形成疏松、顆粒粗大與其它部位的組織不均一，或沒有完全焊合導致分層，即焊合不良（見圖1）。

3焊縫焊合不良產生原因分析

3.1模具因素分析

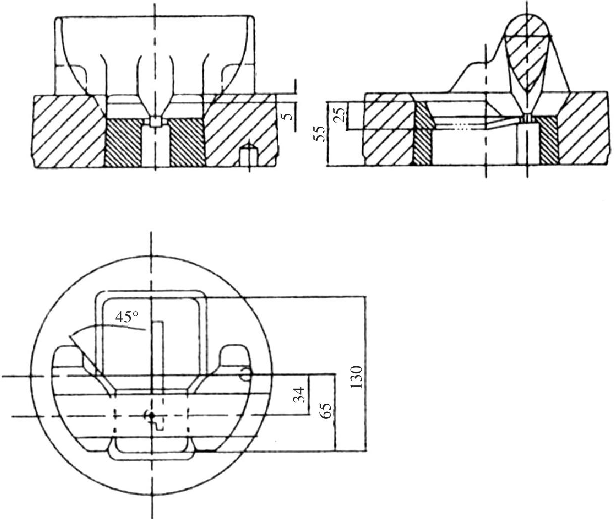

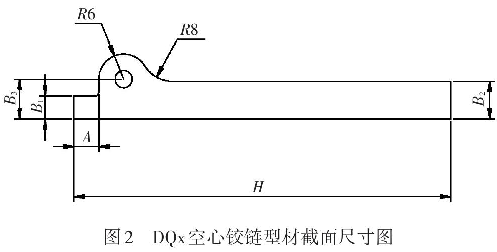

DQx空心鉸鏈型材截面尺寸圖如圖2所示，優化前舌型模具結構圖如圖3所示。

(1)從截面尺寸圖可知：截面尺寸不對稱，實心部分壁厚不均勻，空心部分尺寸精度要求高，模具設計技術難度大。

(2)從優化前模具結構圖可知：分流孔布局不合理、分流橋設計不合理，導致金屬充填不足；焊合室過淺或容積過小，形成不了足夠的靜水壓力。擠壓時金屬被模橋分成的兩股金屬的體積不同，金屬沿著模橋的側表面產生了不均勻的摩擦力，使金屬流出?？讜r(shí)的速度不一致而導致金屬充填不足。再加上型材實心部分的?？讻]有被模橋遮擋，被分成的金屬供料量較多，模內套人口平面的凸臺過渡處在擠壓過程中起到了促流作用，對模橋產生側向壓力，模芯在擠壓過程中處于不穩定狀態，致使型材空心部分金屬也處于不穩定狀態，忽而焊合忽而不焊合。

3.2工藝參數因素分析

T藝參數：型材材質及狀態為2A06T4，在19MN水壓機Φ170mm擠壓筒上用單孔舌型模具擠壓，擠壓系數為37.1，鑄錠規格為Φ162x340mm，鑄錠未均勻化處理，鑄錠擠壓溫度為440—460C，模具預熱溫度為450—500℃，擠壓筒溫度為350—450℃，擠壓速度不大于0.2mm/s，淬火后用100t拉伸機進行張力矯直。

(1)鑄錠的質量及成分方面。

鑄錠的內、外部缺陷易出現在空心型材的焊縫上（難變形區）。鑄錠未經均勻化處理，強化相及雜質相分布不均勻，Mg、Si總量過高以及Fe含量過高將加劇焊合不良。鑄錠表面臟，鋁削及存在潤滑油也影響焊縫質量。

(2)擠壓溫度、擠壓速度、工模具溫度。

鑄錠實際溫度低于440℃，實際擠壓速度超過0.2mm/s，擠壓過程中尺寸不合格導致修模，修模后模具沒有重新加熱工模具溫度不到，都將導致焊縫焊合不良。擠壓筒溫度的選擇不合理也會影響焊縫的質量，另一方面，擠壓筒不干凈，余積氧化皮多，或者擠壓筒已變形如鼓形，以及擠壓筒與擠壓墊間隙過大，這些均影響焊縫質量。

(3)精整工藝。

型材彎曲度大，張力矯直時拉伸率不合理；型材扭擰嚴重，扭擰機上扭擰力過大，也會導致焊縫開裂，導致焊合不良。

4焊縫焊合不良解決措施

4.1優化模具設計

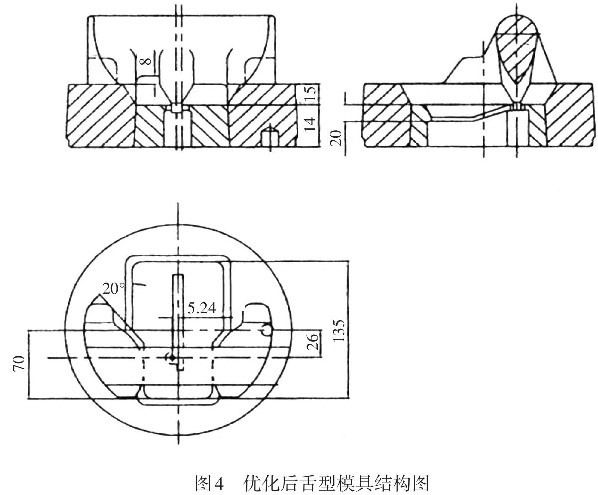

優化后的模具設計結構圖如圖4所示。

(1)為了均衡金屬，將模橋偏離中心的距離由原來的34mm改為26mm，將模芯的中心線與模具的中心線重合改為偏離模具的中心線5.24mm。模芯中心位置調整后，?？子覀?cè)距模內套邊緣的距離減少了，模內套與模外套配合處易粘鋁，影響型材表面質量，為防止發生此現象，將模內套的外形尺寸130mm改為135mm。

(2)為使金屬流速穩定，將模內套人口表面的凸臺去掉，在原來工作帶的基礎上減小5mm，模內套的總高度減小10mm。

(3)為便于空心部分的?？滋幗饘僖子诹鲃?dòng)與焊合，在保證模橋強度的情況下，將空心部分的模橋高度減小，即模橋焊合室深度加大8mm。

4.2焊修模具

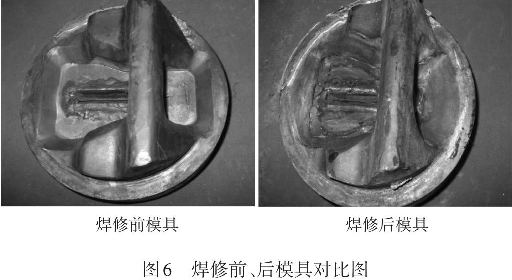

優化后制造的模具，由于制造工藝的誤差，導致型材擠壓時表面出現波浪及扭擰。對模具進行焊修來改變模具流速，使空心部位金屬流速略高于型材其它部位金屬流速，一是保證流速穩定、金屬分配合理，避免波浪及扭擰；二是保證焊縫部位金屬有機會在焊合室充分焊合，從而保證焊縫質量；三是空心部位處于型材刀彎外彎，張力拉伸時拉伸力集中在非空心部位，避免焊縫處受力過大影響焊縫質量。焊修示意圖如圖5所示．圖5中所示深色區域?yàn)楹感迏^(qū)域，增加阻流帶，降低非焊合區金屬流速，提高焊合腔空心部分金屬流速，從而控制金屬焊合不良等問題。焊修前、后模具對比圖如圖6所示。

4.3鑄錠均勻化處理

在鑄態下，2A06合金中主要強化相Al2CuMg、雜質相Mg：Si等是不均勻分布的，并且有大量析出，均勻化處理的作用是使鑄造時形成的強化相溶解、雜質相等合金成分分布均勻。鑄錠進行均勻化處理，可消除鋁合金鑄錠中的枝晶偏析和內應力，提高其塑性，降低擠壓抗力。均勻化處理是改善鑄錠質量的措施，可進一步改善鑄錠的擠壓特性，提高制品力學性能和焊縫質量。鑄錠擠壓前進行蝕洗，確保表面清潔，也是保證焊縫質量的條件之一。

4.4擠壓工藝參數

鑄錠擠壓溫度為440—460℃，模具預熱溫度為450—500℃，擠壓筒溫度為400—420℃，擠壓速度不大于0.2mm/s，拉伸率1.5%—2.0%。

鑄錠的溫度低不利于金屬的擴散結合，擠壓速度快，金屬變形功增大，金屬溫度升高較大。另外，擠壓溫度也不易過高，溫度高擠壓力將降低因而又降低了焊合力。還要保證鑄錠溫度的均勻性，首料上限溫度擠壓，防止悶車，壓壞舌橋。

生產時，必須做到鑄錠、擠壓筒、設備及其所接觸的輔助件，都要保持清潔、干凈、公差合理；生產中嚴禁潤滑模具；為避免在擠壓過程中修模或裝模造成模子溫度降低的現象，必須有試模料，每次修模、裝模、停機等故障消除后再生產時，至少再擠壓3根試模料帶動模子溫升后，再開始擠壓成品料；擠壓時防止彎曲、扭擰、波浪，保證低的拉伸率，盡可能不手矯。

5效果驗證

對優化后的模具及工藝進行了3次小規模試驗生產，焊縫合格率達到95%以上，焊縫不良型材具有規律性，達到課題攻關目的。

6結束語

(1)設計截面尺寸不對稱、實心部分壁厚不均勻的空心型材時，最關鍵的是合理地分配模橋與模具的中心位置，同時還要考慮模芯偏離模橋中心的位置。

(2)合理、適當?shù)暮感蓿上＞咧圃煺`差對模具流速的影響。

(3)空心型材鑄錠，鑄錠進行均勻化處理，可提高焊縫質量。

(4)2A06T4DQx空心鉸鏈型材合理T藝參數：鑄錠擠壓溫度為440—460℃，模具預熱溫度為450—500℃，擠壓筒溫度為400—420℃，擠壓速度不大于0.2mm/s，張力拉伸率1.5%—2.0%。
