摘要：為了得到柔度更大以及回轉精度更高的柔性鉸鏈，設計了一種新型直圓柔性鉸鏈。對兩種鉸鏈的柔度、精度以及疲勞壽命進行了比較分析。結果表明，新型直圓柔性鉸鏈較傳統直圓柔性鉸鏈的柔度更大，回轉精度更高。傳統直圓柔性鉸鏈的壽命可以認為是無限壽命，新型柔性鉸鏈的壽命也接近無限壽命。因此，相對于傳統直圓柔性鉸鏈，新型柔性鉸鏈具有更優的性能，符合鉸鏈的設計要求。

0 引言

隨著微納技術的發展，國內外學者對柔性鉸鏈進行了深入的研究。柔性鉸鏈?zhǔn)且环N體積小、無間隙、無機械摩擦和高靈敏度的傳動結構，被廣泛運用于微機電系統、精密儀器和微操作等領域。

柔性鉸鏈的設計也得到了相關研究人員的青睞[1-3]。柔性鉸鏈的主要性能包括剛度（柔度）、精度、應力特性等幾方面。柔性鉸鏈的性能會影響到它的應用，所以，需要對柔性鉸鏈的性能進行相關的研究[4-5]。柔性鉸鏈相對剛性結構來說，更容易發生疲勞失效。于是，柔性鉸鏈在設計的時候，需要對其進行疲勞分析[6-7]。

本文設計了一種新型直圓柔性鉸鏈，利用有限元軟件Workbench15.0對其柔度、精度以及疲勞壽命進行了分析，并與傳統直圓柔性鉸鏈進行了比較。

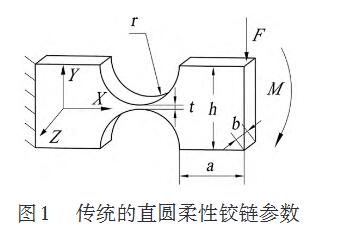

1 鉸鏈模型的建立傳統的直圓柔性鉸鏈的參數如圖1所示。其中，r為直圓柔性鉸鏈的圓弧切口半徑，t為鉸鏈的最小厚度，b為鉸鏈的寬度，h為鉸鏈的高度，a為非切口處的長度。為了得到更高的精度，a至少為h的3倍[3]。在本研究中，取a=3h，b=h。

當鉸鏈的左端面固定時，在右端面輸入沿Y軸負方向的力F以及繞Z軸的力矩M使得柔性鉸鏈發生θ角度角位移時，得到直圓柔性鉸鏈的柔度公式為[4]：

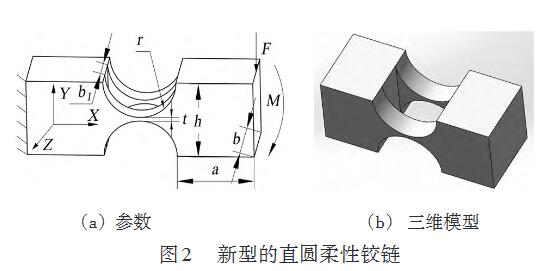

從公式（1）可以看出，直圓鉸鏈的柔度與材料的彈性模量E、鉸鏈切口處的圓弧半徑r、鉸鏈的最小厚度t以及鉸鏈的寬度b有關。其中，鉸鏈的柔度與鉸鏈的寬度b成反比，所以當b越小的時候，鉸鏈的柔度越大?；诖?，對傳統的直圓鉸鏈進行改進，將切口處的中間部分沿Y軸的方向切除長度為2r、寬度為b1的實體，得到新型的直圓柔性鉸鏈的參數如圖2（a）所示，結構的三維模型如圖2（b）所示。

從公式（1）可以看出，直圓鉸鏈的柔度與材料的彈性模量E、鉸鏈切口處的圓弧半徑r、鉸鏈的最小厚度t以及鉸鏈的寬度b有關。其中，鉸鏈的柔度與鉸鏈的寬度b成反比，所以當b越小的時候，鉸鏈的柔度越大?；诖耍瑢鹘y(tǒng)的直圓鉸鏈進行改進，將切口處的中間部分沿Y軸的方向切除長度為2r、寬度為b1的實體，得到新型的直圓柔性鉸鏈的參數如圖2（a）所示，結構的三維模型如圖2（b）所示。

2 鉸鏈的性能分析

對柔性鉸鏈的基本特性進行分析，才能設計出合理的柔性鉸鏈。柔性鉸鏈的基本性能主要包括剛度（柔度）、精度及疲勞壽命等。

2.1 柔度分析

柔性鉸鏈的柔度（剛度）是柔性鉸鏈設計時的主要設計參數。由公式（1）可以知道，當其他參數都不變的前提下，寬度b越小，柔性鉸鏈的柔度就越大。由于新型的直圓柔性鉸鏈切口處的寬度比傳統的直圓柔性鉸鏈的寬度小，所以，新型的柔性鉸鏈具有更大的柔度。

下面運用有限元軟件Workbench15.0對兩種柔性鉸鏈的柔度進行驗證。對兩種柔性鉸鏈進行柔度分析時需要采用相同的材料、相同的載荷和邊界條件。選用不銹鋼作為柔性鉸鏈的模型材料，不銹鋼的彈性模量為190GPa，泊松比0.305。傳統的直圓柔性鉸鏈的尺寸大小為：鉸鏈的非切口處長度a=30mm，寬度b=10mm，高度h=10mm，最小厚度t=1mm，圓弧半徑r=4.5mm。新型的鉸鏈參數除了多了尺寸b1，其他尺寸都與傳統直圓鉸鏈一樣?？紤]到柔性鉸鏈的尺寸相對較小，所以把網格劃分的單元尺寸設置為2mm。由于柔性鉸鏈的左端為固定端，所以在鉸鏈的左端部施加所有方向的約束。在鉸鏈的右端（自由端）輸入沿Y軸負方向的集中力1N，和繞Z軸的集中力矩1N·m。當輸入的載荷相同時，輸出的形變越大，則表示相應的柔度越大。所以，只需要比較兩種柔性鉸鏈的輸出形變就可以比較出兩種柔性鉸鏈的柔度大小。

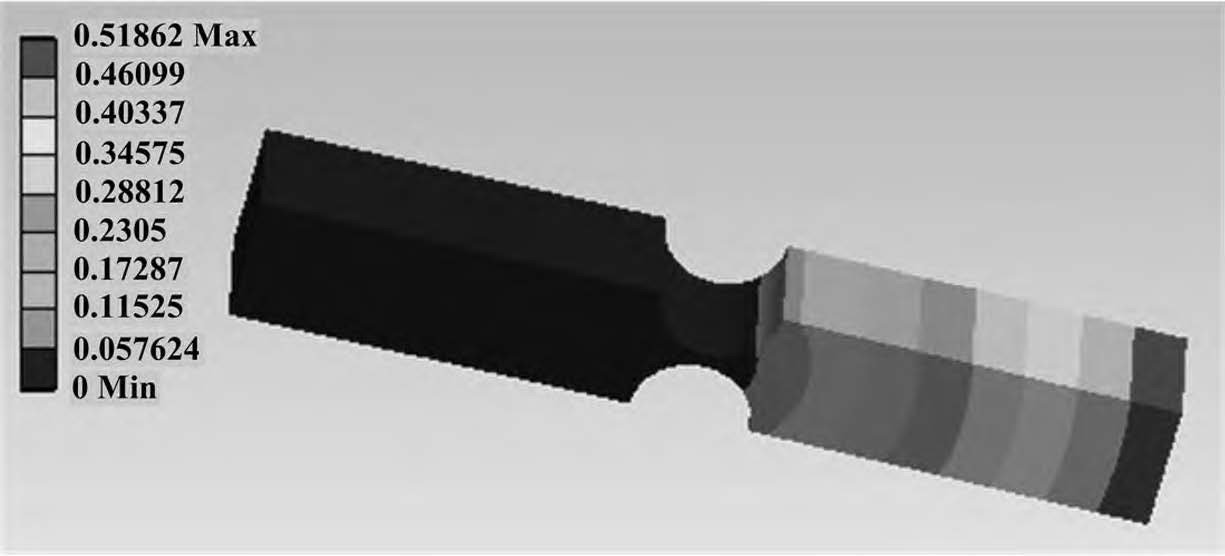

當輸入沿Y軸負方向的集中力F=1N以及繞Z軸的集中力矩Y=1N·m，傳統的直圓柔性鉸鏈的形變圖如圖3所示。

圖3 傳統柔性鉸鏈形變圖

從圖3可以看出，傳統的直圓柔性鉸鏈的最大形變?yōu)?.519mm。當輸入沿Y軸負方向的集中力F=1N以繞Z軸的集中力矩M=1N·m，尺寸b1分別取值2mm，3mm，4mm，5mm，6mm時，新型的直圓柔性鉸鏈的最大形變?nèi)绫?所示。

表1 新型的直圓柔性鉸鏈的最大形變

b1	新型鉸鏈最大形變	b1	新型鉸鏈最大形變
2	0.634	5	1.045
3	0.724	6	1.29
4	0.852

在外界載荷和邊界條件都相同的情況下，傳統的直圓柔性鉸鏈輸出的最大形變?yōu)?.519mm。從表1中可以看出，新型的直圓柔性鉸鏈輸出的最大形變較傳統直圓柔性鉸鏈的形變大。所以，新型的直圓柔性鉸鏈具有更大的柔度，且隨b1的增大而增大。其中，當b1=6mm時，新型柔性鉸鏈的柔度最大。

2.2 精度分析

在設計柔性鉸鏈的時候，理想的直圓柔性鉸鏈就是一個理想的轉動副，能夠?qū)崿F(xiàn)繞回轉中心轉動。所以，柔性鉸鏈要求具有較高的回轉精度。在衡量回轉精度的高低時，當輸出位移相同的時候，鉸鏈的旋轉中心的偏移量越小，則證明柔性鉸鏈的回轉精度越高。

柔性鉸鏈的尺寸大小為：鉸鏈的非切口處長度a=30mm，寬度b=10mm，高度h=10mm，最小厚度t=1mm，圓弧半徑r=4.5mm，尺寸b1分別取值2mm，3mm，4mm，5mm，6mm。為了比較功能方向上的回轉精度，分別在傳統的直圓柔性鉸鏈和新型的直圓柔性鉸鏈的自由端面輸入沿Y軸負方向上的單位力F以及繞Z軸的單位力矩M。兩種柔性鉸鏈的回轉中心的偏移量如表2所示。

表2 兩種柔性鉸鏈的回轉中心偏移量

鉸鏈	回轉中心偏移量/μm	鉸鏈	回轉中心偏移量/μm
傳統	10.687	新型b1=4 mm	15.661
新型b1=2 mm	12.628	新型b1=5 mm	18.284
新型b1=3 mm	14.062	新型b1=6 mm	23.363



在許可應力范圍內，柔性鉸鏈的最大形變量與回轉中心的偏移量的比值（記為λ）越大，柔性鉸鏈就具有更高的回轉精度[5]。傳統柔性鉸鏈和新型的柔性鉸鏈的λ值如表3所示。

表3 兩種柔性鉸鏈的λ值

鉸鏈	λ	鉸鏈	λ
傳統	48.56	新型b1=4 mm	54.4
新型b1=2 mm	50.21	新型b1=5 mm	57.15
新型b1=3 mm	51.49	新型b1=6 mm	55.22



從表3看出，新型柔性鉸鏈較傳統的柔性鉸鏈的λ大，所以，新型柔性鉸鏈相對于傳統的柔性鉸鏈具有更高的回轉精度，且隨b1的增大而增大（b1=6mm時除外）。當b1=5mm時，新型鉸鏈的回轉精度最高。

2.3 疲勞分析

柔性鉸鏈在工作的時候，承受了周期性的載荷。通常，這些載荷往往會重復上百萬次的循環，甚至是更多的循環。所以，柔性鉸鏈相對剛性機構來說，更容易發生疲勞失效。正是因為如此，所以需要對柔性鉸鏈進行疲勞分析。運用Workbench15.0對兩種直圓柔性鉸鏈進行疲勞分析。當柔性鉸鏈應用于微動平臺時，由于柔性鉸鏈?zhǔn)艿降牧ο鄬Ρ容^小，將柔性鉸鏈的左端面固定，在右端面施加5N沿Y軸負方向的集中力F（F的施加方式與圖2中的一樣），進行靜力分析。由分析的結果知道，傳統的直圓柔性鉸鏈和新型的直圓柔性鉸鏈的最大應力都位于鉸鏈回轉中心的位置，其中，傳統的柔性鉸鏈的最大應力為66.351MPa。當b1分別取值為2mm、3mm、4mm、5mm和6mm時，新型的柔性鉸鏈的最大應力的最大值196.82Pa，都小于不銹鋼的屈服強度。所以，這兩種柔性鉸鏈發生疲勞破壞的時候，仍處于材料的彈性變形區。因此，采用名義應力法對這兩種柔性鉸鏈進行疲勞分析。

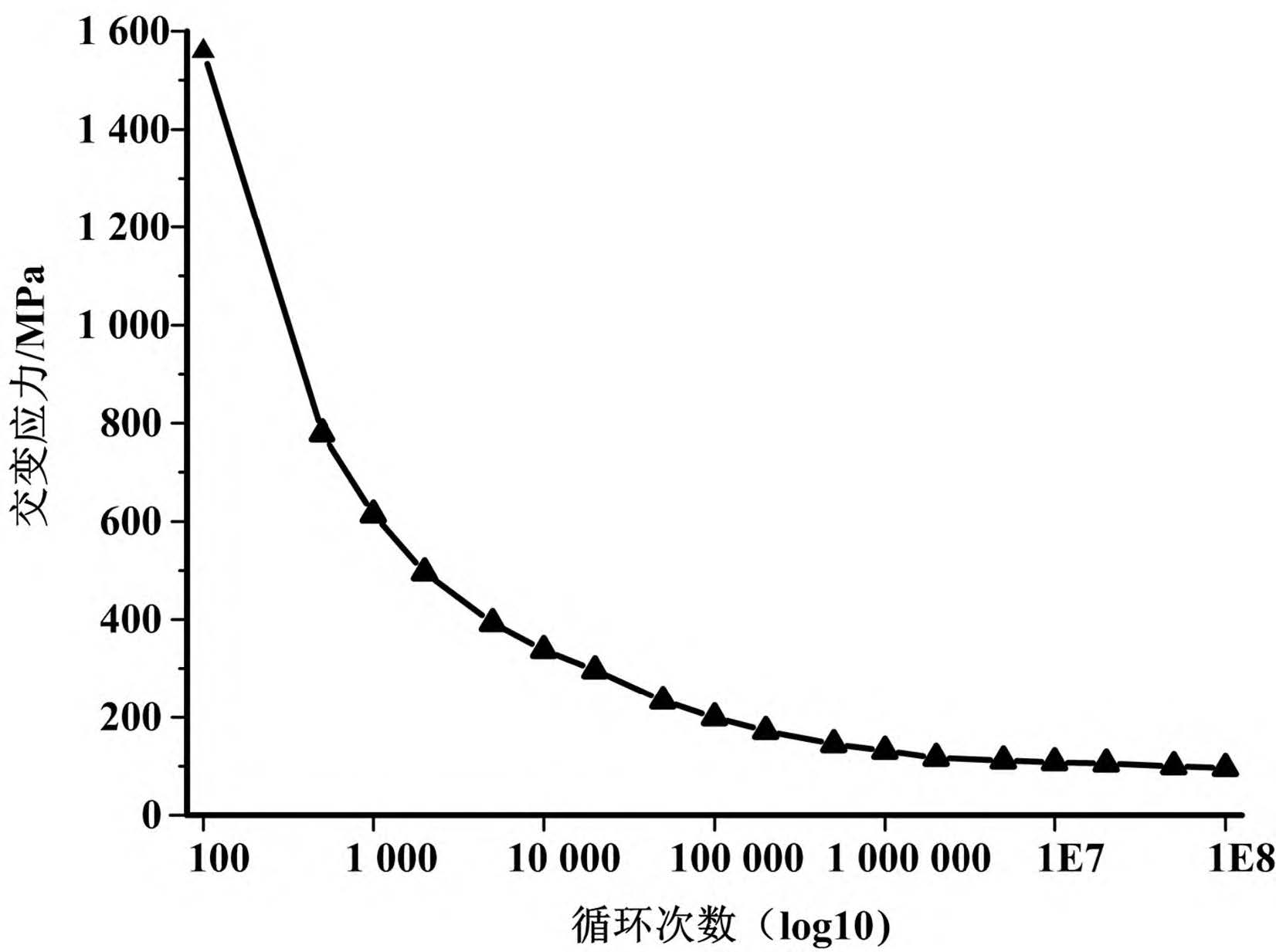

在采用靜力分析的基礎上，添加疲勞工具的方式來對這兩種柔性鉸鏈進行疲勞分析。疲勞工具在靜力求解之后添加。因為疲勞分析需要S-N曲線數據，因此在工程數據中手工添加分析材料（不銹鋼）的S-N曲線，該曲線如圖4所示。

圖4 不銹鋼的S-N曲線

根據靜力分析的應力分布結果，應力最大的地方的疲勞壽命最低，也就是只要查看疲勞分析結果的最小壽命，就是整個柔性鉸鏈的疲勞壽命。由疲勞分析的結果可以知道，傳統直圓柔性鉸鏈的疲勞壽命循環次數為108次，可以認為是無限壽命。當b1的取值分別為2mm、3mm和4mm時，新型的直圓柔性鉸鏈的循環次數為108次，可以認為是無限壽命；當b1=5mm時，新型柔性鉸鏈的循環次數為5644萬次；當b1=6mm時，新型柔性鉸鏈的循環次數為192萬次。

3 新型鉸鏈的參數確定

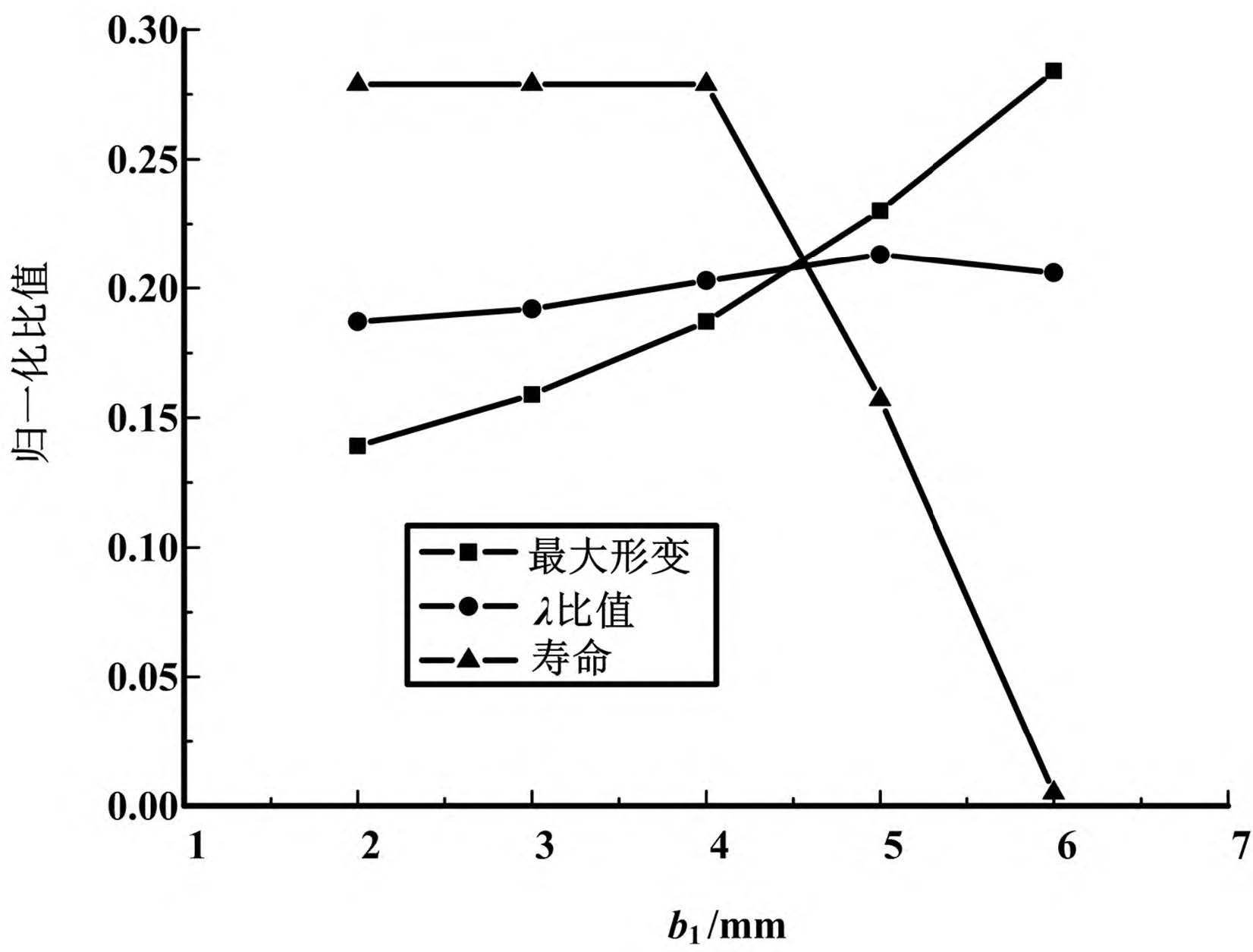

由前面鉸鏈的性能比較可以知道，在沿Y軸負方向上施加單位力F以及繞Z軸的單位力矩M，新型的直圓柔性鉸鏈較傳統的直圓柔性鉸鏈的柔度大，且隨b1的增大而增大，新型的直圓柔性鉸鏈相對于傳統的直圓柔性鉸鏈具有更高的回轉精度，且隨b1的增大而增大（b1=6mm時除外）。傳統直圓柔性鉸鏈的疲勞壽命循環次數為108次，可以認為是無限壽命。當b1的取值分別為2mm、3mm和4mm時，新型的直圓柔性鉸鏈的循環次數為108次；當b1=5mm時，新型柔性鉸鏈的循環次數出現迅速下降?，F(xiàn)將得到的新型鉸鏈的最大形變、回轉精度的λ值以及壽命值的數據分別按照公式（2）進行歸一化處理，就可以把這些數據映射到0～1范圍之內處理，得到的結果如圖5所示。

圖5 最大形變、λ值及壽命歸一化圖

從圖5可以看出當b1=4.5mm時，三條曲線相交于一點。所以，b1取該值時，新型直圓柔性鉸鏈具有最優的性能。

4 結論

在外載荷相同的情況下，新型的直圓柔性鉸鏈較傳統的直圓柔性鉸鏈的柔度大，且隨b1的增大而增大；此時，新型的直圓柔性鉸鏈相對于傳統的直圓柔性鉸鏈具有更高的回轉精度，且隨b1的增大而增大（b1=6mm時除外）。當b1=5mm時，新型柔性鉸鏈的循環次數出現迅速下降。

從最大形變、λ值及壽命歸一化圖得到，當b1=4.5mm時，新型的直圓柔性鉸鏈具有最優的性能。

參考文獻：

［1］陳貴敏，韓琪.深切口橢圓柔性鉸鏈［J］.光學精密工程，2009（03）：570-575.

［2］李玉和，李慶祥，陳璐云，等.單軸柔性鉸鏈設計方法研究［J］.清華大學學報：自然科學版，2002（02）：172-174.

［3］LiuM，ZhangX，F(xiàn)atikowS.Designandanalysisofamulti-notchedflexurehingeforcompliantmechanisms［J］.PrecisionEngineering，2017，48：292-304.

［4］閃明才，馬樹元，謝虎，等.典型柔性鉸鏈轉角柔度對比分析［J］.機械設計與制造，2013（09）：97-100.

［5］陳貴敏，賈建援，劉小院，等.柔性鉸鏈精度特性研究［J］.儀器儀表學報，2004，25（s2）：107-109.

［6］肖圣龍.倒圓角直梁型柔性鉸鏈疲勞分析［J］.機電工程技術，2014（07）：66-68.

［7］杜文婷.葉型柔性鉸鏈疲勞分析與壽命預測［J］.機電工程技術，2011（6）：52-56.

第一作者簡介：黃興山，男，1991年生，廣東茂名人，碩士研究生。研究領域：精密裝備。
